产品详情
多极管式滑触线用途广泛，可用于电梯、自动化生产线和其它移动操作的导电设备厂矿、库房、车站、港口码头等场所的起重机械如：电动葫芦、梁式和桥式起重机。
产品说明
|
一：DHG系列工程塑料导管式滑触线产品特点
DHG系列安全滑触线优点：占用空间小、组合灵活、弯道半径小、安装方便快捷。
应用领域：港口运输、造纸、自来水、汽车制造、家电、物流等行业。
二：产品型号、规格
a.输电导管
㈠单级导轨zui大连续载流量：50A ; 80A ; 125A ; 140A ; 170A ; 210A ; 270A ; 320A ; 360A
㈡单级导轨截面积：10mm2; 16mm2; 25mm2 ; 35mm2 ; 50mm2 ; 70mm2 ; 95mm2 ; 150mm2
㈢导电相数: 3相 ; 4相 ; 5相 ; 6相 ; 7相 ; 8相 ; 12相 ; 14相
㈣管式滑线: J-铝合金；R-弯管；普通型不标
b．集电器
㈠电刷载流量：40A ; 60A ; 150A
㈡电刷相数: 3相 ; 4相 ; 5相 ; 6相 ; 7相 ; 8相 ; 12相 ; 14相
㈢特性：A-铝合金；R-弯管
㈣集电器：多级管式集电器
三：工程塑料导管式起重机滑触线主要技术参数
1.安全指标
|
序号
|
类别
|
指标值
|
|
1
|
极间、极对地绝缘电阻
|
＞10MΩ
|
|
2
|
绝缘介电强度试验
|
工频交流3000V、1min 无击穿闪烁现象
|
|
3
|
相比漏电起痕指数
|
CT1＞600V
|
|
4
|
可燃性试验
|
自熄
|
|
5
|
环境试验
|
-
耐高温试验：+55℃
-
耐低温试验：-20℃
-
耐湿热试验相对湿度 95%+40℃
|
|
6
|
电动稳定性
|
50倍I额定 0.1s
|
|
7
|
电热稳定性
|
2倍I额定 1s
|
|
8
|
冲击耐化学腐蚀、稳定性
|
耐酸、耐碱、耐盐雾腐蚀
|
|
9
|
外壳防护等级
|
IP13 IP23 IP54
|
2.主要性能指标
|
类别
|
指标值
|
|
输电导轨
|
符合GB3952-3957-83《电线电缆导体》标准要求，
电阻率ρ≤0.017Ωmm/m
|
|
电刷
|
电阻系数：0.1~0.35；
摩擦系数：0.2；
接触压降：0.3~0.7V；
运行2000KM磨损量：＜0.7mm；
电刷有效磨损：4~6mm；
有效工作压力：1.8~203N/cm
|
|
集电器
|
主体材料：粉末冶金（铜和石墨）
环境温度：-40℃~+105℃
运行速度：U≤120m/min
工作电压：不超过交流电660V或直流1000V
电刷接触压降：0.3~0.7V
电刷有效磨损量：4~6mm
牵引力：F＜80N；
|
" style="border-spacing:0px;font-size:14px;line-height:20px;border-width:1px;border-style:solid;border-color:#003399;color:#505050;font-family:verdana, arial, helvetica, sans-serif;position:static;width:718px;">
|
其外壳由特定的工程塑料挤压成型，具有安全节能、耐酸碱腐蚀，阻燃等特性，适用于2-200吨起重机，装卸桥、输送机等机械设备的移动供电。
|
|
型号规格：
|
序号
|
型号规格
|
导电截面积
|
载流量
|
备注
|
|
1
|
DHG-4-10/50
|
10
|
50A
|
定尺4M
可制成3极,
5极配用集
电器
JD-4-40
JD-4-60
JD-4-150
另可选用双
碳刷集电器
|
|
2
|
DHG-4-16/80
|
16
|
80A
|
|
3
|
DHG-4-25/120
|
25
|
120A
|
|
4
|
DHG-4-35/140
|
35
|
140A
|
|
5
|
DHG-4-50/170
|
50
|
170A
|
|
6
|
DHG-4-70/210
|
70
|
210A
|
|
注：以上规格可制成半径大于1M的各种弧形导管
|
|
序号
|
型号规格
|
导电截面积
|
载流量
|
备注
|
|
1
|
DHG-3-50/170
|
50
|
170A
|
定尺4M
可制半径
大于2米的
弧形管
|
|
2
|
DHG-3-70/210
|
70
|
210A
|
|
3
|
DHG-3-95/280
|
95
|
280A
|
|
4
|
DHG-3-120/360
|
120
|
360A
|
|
5
|
DHG-3-140/400
|
140
|
400A
|
|
产品实样
注意事项
滑线安装：
1)安装位置的确定
a. 靠近传动位置，并安装在用电设备的同一侧。
b. 远离尉烈震动区且尽量避开膏温热源点。
c. 注意维修的方便性。
2)选择合适的悬吊方式
a根据现场情况选用合适的悬吊支架型号和尺寸；
b悬吊间距标准长度1200mm．zui长不得超过20000mm；
3)安装注意事项
a. 按安装示意图，确定供电段、膨胀段等功能段的位置，并按安装位置进行编号。
b. 安装首根滑线．须用固定悬吊来悬吊，以作为全线校直的基准。
c. 首根滑线【导管）安装时应调整其与用电设备的运行轨道中心线平行度不大于1.5mm/1000mm,后续安装的滑线确保与首根滑线直线度和用电设备的运行轨道的直线度都不大于1.5mm/1000mm。
d. 对于DHGJ型滑线必须有效保证每根滑线良好的接地性能。
e. 安装完毕，应对全线复检o当首根安装的滑线（导管）不作为校验基准时，可以用浮动悬吊夹警换。
f. 检测安全安装状况，保证全线与用电设备轨道的平行度和滑线（导管）本身直线每不大于15mm。
g. 集电叠的安装．注意与导管的长短脚的匹配。
h. zui后进行通电运行，发现问题立即解决。
|
DHG-4-16多极管式滑触线产品介绍
|
序号
|
型号
|
截面(mm2)
|
极数
|
电流(A)
|
35℃直流电阻
(Ω/Km)
|
抗阻
(Ω/Km)
|
|
1
|
DHG-3-80
|
16
|
3
|
80
|
1.16
|
1.18
|
|
2
|
DHG-3-110
|
25
|
3
|
110
|
0.71
|
0.73
|
|
3
|
DHG-3-140
|
35
|
3
|
140
|
0.51
|
0.54
|
|
4
|
DHG-3-200
|
50
|
3
|
200
|
0.36
|
0.39
|
|
5
|
DHG-4-80
|
16
|
4
|
80
|
1.16
|
1.18
|
|
6
|
DHG-4-110
|
25
|
4
|
110
|
0.71
|
0.73
|
|
7
|
DHG-4-140
|
35
|
4
|
140
|
0.51
|
0.54
|
|
8
|
DHG-4-200
|
50
|
4
|
200
|
0.36
|
0.39
|
|
说明：1、导线截面50mm2以上及5极以上未列入。
2、可根据用户需要制作R≥80cm的圆弧。
3导轨的标准长度为4M。
|
序号
|
型号
|
电刷规格(长.宽.高)mm
|
额定电流(A)
|
每级电刷数
|
|
1
|
DHG-3-40
|
16X10X20
|
40
|
1
|
|
2
|
DHG-4-40
|
16X10X20
|
40
|
1
|
|
3
|
DHG-3-80
|
32X10X20
|
80
|
1
|
|
4
|
DHG-4-40
|
32X10X20
|
80
|
1
|
|
5
|
DHG-3-160
|
2X(32X10X20)
|
2X80
|
2
|
|
6
|
DHG-4-80
|
2X(16X10X20)
|
2X40
|
2
|
|
7
|
DHG-4-160
|
2X(32X10X20)
|
2X80
|
2
|
|
说明：集电器可采用双头配置，双只的额定电流为上表中的二倍。

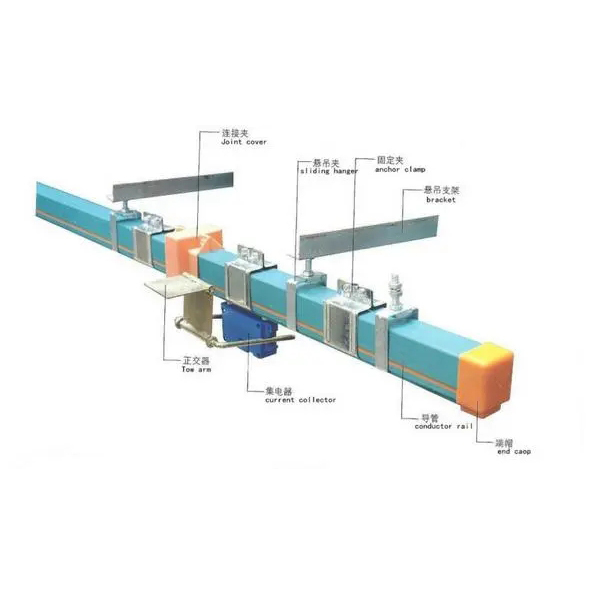

导管式（DHG型）滑触线特点：
导管式滑触线外壳由高强度耐腐蚀的铝合金或工程塑料制成，密封性能好，导体为纯铜，导轨及集电器不积灰尘，不受雨露霜雪冻影响，适用面广。本产品zui多相数为16极，导体zui大截面可达90 mm2）。
|
1、 导管
导管是管型滑触线的主体。
（1）：塑料导管（DHG）由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成。
（2）：铝合金导管（DHG）是在铝合金外壳内装高性能工程塑料，用作铜导轨的绝缘，以增强导管刚度及绝缘性能。
|
|
2、 集电器
集电器由高强度耐高温工程塑料制成。装有弹簧、电刷及滚轮，向移动用电设备供电。
|
|
3、 连接器
连接器将两段导管连接在一起，并保护导轨接头。由两块对接的工程塑料组成。
|
|
4、 供电器
供电器是将电源进线接通滑触线的部件。因进线位置不同，分端部供电及中部供电两种。由高性能工程塑料制成。
|
|
5、 端盖
端盖封盖滑触线的端头，以防异物进入及用电安全。
|
|
6、 悬吊器
悬吊器用于浮动悬吊导管的金属部件，当温度变化引起导管伸缩时，导管可沿水平方向位移。
|
|
7、 固定器
固定器为固定导管用金属部件。一般直线段装左、右两个，圆弧线段，酌情增加。
|
|
8、 牵引器
牵引器用以带动集电器在导管内滑行，并缓冲设备运行时的冲击力。由金属铰链及拨杆组成。
|
