电缆滑线

一、上海润柳电气有限公司产品概述该产品主要用于意大利CMOAS公司为中国设计的**生产线上，是CMOAS公司提供的关键件，在CMOAS设计的DM型分料传送装置，MCA系列贮仓式喂料机，SAM系列配叶柜、SAD系列贮丝柜和FIFQ系列堆寻式贮叶柜等**生产设备上，作为移动行车电机、电器的供电和电子装置的信号传送*为理想的产品，是各起重机厂不可缺少的配套产品，可与...

在线留言返回列表

产品详情

一、产品概述
该产品主要用于意大利CMOAS公司为中国设计的**生产线上，是CMOAS公司提供的关键件，在CMOAS设计的DM型分料传送装置，MCA系列贮仓式喂料机，SAM系列配叶柜、SAD系列贮丝柜和FIFQ系列堆寻式贮叶柜等**生产设备上，作为移动行车电机、电器的供电和电子装置的信号传送*为理想的产品，是各起重机厂不可缺少的配套产品，可与进口产品相互通用，也可作为设备的备用件，广泛适用于铁路道口、港口、货场、**制造等一切移动式行车的输配电系统。

二、结构特点及工作原理

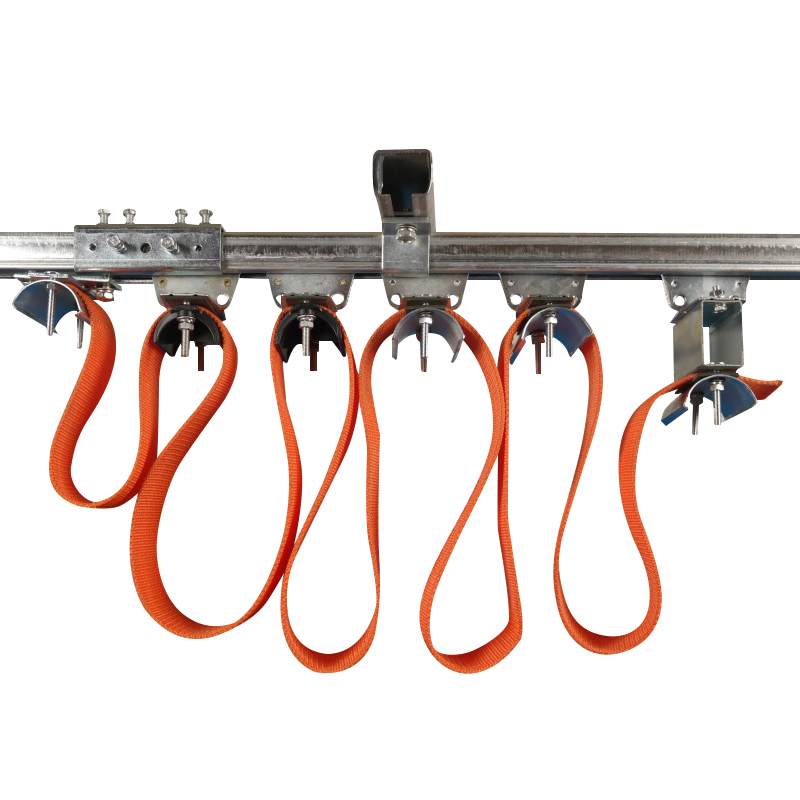

    该产品由扁平电缆、携带电缆用四轮台车和导轧三大部分组成。扁平电缆采用非延燃性材料，可用于户内外和接触油污的场所，具有一定的耐气候性能，与圆电缆比具有弯曲半径小，寿命长等优点。
    轧道采用冷轧钢板一次冷拉成型，以确保轨道截面尺寸的精度，取代了角钢及其它导电方式的不**，重量大，室内滑线积灰，室外结冰造成线路短咯，影响使用的缺点，更具有国内**特点，轨道单位长度4~6m采用耦合器连接头，可依需扩展到任意长度。
    该产品的工作原理见工程应用图示（1）扁平电缆的始端（接现场接线盒）固定于导轧的始端固定器上，再根据现场允许运行的空间，间隔适当的长度（1-2.5mm）依次固定在携带电缆的四轮台车上，电缆未端（接用电源）因定在*后一个小车（牵引车）上。通过拔车上的弹簧拔小车往复移动，通过电缆的拖拽（长度如超过20m应考虑原用牵引绳，使电缆免受拉力）作用，带动所有的小车在轧道中任意速度自由滑动，导轨安装简便，无需调试，且无触点接触供电等优点，**可靠。

三、产品规格型号
HXDL系列电缆滑线

型号	截面尺寸（ mm ）				单位长度	配用推缆台车
型号	A	B	C	L	单位长度	配用推缆台车
HXDL-40	40	33	14	2	4M	DTC-40
HXDL-50	50	50	16	2.5	4M	DTC-50
HXDL-60	63	63	18	4	6M	DTC-60
HXDL-70	68	70	22	4		DTC-70
HXDL-100	100	100	35	6		DTC-100

四、产品的技术参数

1 、导轨材料：冷轧铜板
2 、环境温度： -35°C—+90°C
3 、推缆台车运行速度： <190 米 / 分
4 、推缆台车运行寿命： 32000 小时
5 、*大允许静负荷： 150 千克

五、系统组成

导轨
导轨是推缆台车的载体，有直段也有半径大于 500 毫米的弧形段，直段单位长度 4 米（或 6 米），通过耦合器连接可以延展伸长。 (单位mm)

型号	A	B	C	L
HXDL-40	40	33	14	2
HXDL-50	50	50	16	2.5
HXDL-60	63	63	18	4
HXDL-70	72	68	22	4
HXDL-100	100	100	35	6

推缆台车
1 、首车：首车是推缆台车的牵引车，它通过其它运动体对它的发动而带动其后面台车的运动。四个全封闭滚动轴承作为行走轮，滑动十分灵活，可用于烟尘较大的场合。

HXDL系列电缆滑线 (单位mm)

型号	A	B	C	L
HXDL-40	116	130	20	27
HXDL-50	116	130	25	32
HXDL-60	118	160	30	37
HXDL-70	118	160	30	42
HXDL-100	206	305	60	240

2 、中间台车：中间推缆台车其行走轮也用全封闭轴承。压夹电缆部位采用弧形和软橡胶垫压，使电缆不易损坏。首车和中间推缆台车均有防撞缓冲器，保护台车不受起动和停止时撞击。

(单位mm)

型号	A	B	C	L
HXDL-40	55	106	20	27
HXDL-50	55	124	25	32
HXDL-60	60	131	30	37
HXDL-70	65	158	30	42
HXDL-100	206	305	60	240

耦合接头
冷轧板轧制成形，通过螺栓止动作用，使两根导轨连接起来，无限延长导轨。

HXDL系列电缆滑线 (单位mm)

型号	A	B	C
HXDL-40	39	20	46
HXDL-50	57	22	57
HXDL-60	70	24	72
HXDL-70	76	26	78
HXDL-100	113	38	113

吊架
悬吊导轨，螺栓止动，使导轨不能串动，椭圆形安装孔可以较正轨道线性度。

HXDL系列电缆滑线 (单位mm)

型号	A	B	C	L	D
HXDL-40	39	20	46	70	13
HXDL-50	57	22	57	85	13
HXDL-60	70	24	72	96	16
HXDL-70	76	26	78	106	16
HXDL-100	113	38	113	150	10

始末端
1 、始端：导轨起始段，始端固定电缆，一端进入推缆台车，一端进入供电箱。

HXDL系列电缆滑线 (单位mm)

型号	L	S	D
HXDL-40	90	20	54
HXDL-50	90	25	64
HXDL-60	90	30	74
HXDL-70	90	30	84
HXDL-100	150	50	240

2 、末端：装于导轨的一端，防止首车滑**道。

HXDL系列电缆滑线 (单位mm)

型号	A	B	H
HXDL-40	90	32	20
HXDL-50	90	40	25
HXDL-60	90	40	30
HXDL-70	90	50	35
HXDL-100	150	86	60

注意事项

1 、轨道长度（米）
    根据小车实际运行距离轨道长度由用户统计确定，另再加存放推缆台车的距离。
2 、电缆长度（米）
    电缆长度 = 实际运行距离 + 存放小车距离 + 至用电器及接线箱所必须长度，电缆规格查我厂扁平软电缆说明，根据电缆宽长确定台车压线块长度。
3 、台车数量
    2 米 —4 米配台车一台，用户可根据允许电缆下垂空间确定增减推缆台车数量。
4 、耦合接头数量
    导轨超出 4 米（或 6 米）时，需配一件。
5 、其它
    始、末端各一件。每1.5米导轨配吊架支架1套。每条线配拨叉一只。

安装示意图

HXDL系列电缆滑线
